LSFS叶片式流量开关

特点：
　断水保护，不锈钢叶片
　DN15-DN150可以使用
　欧姆龙微动开关，高稳定性
　高性价比

　　

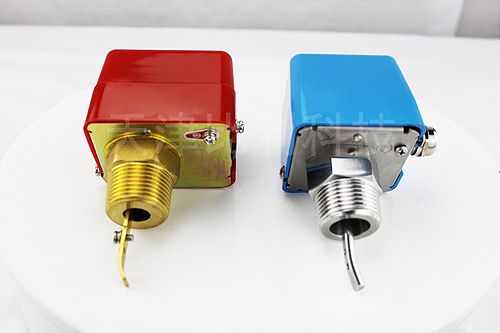

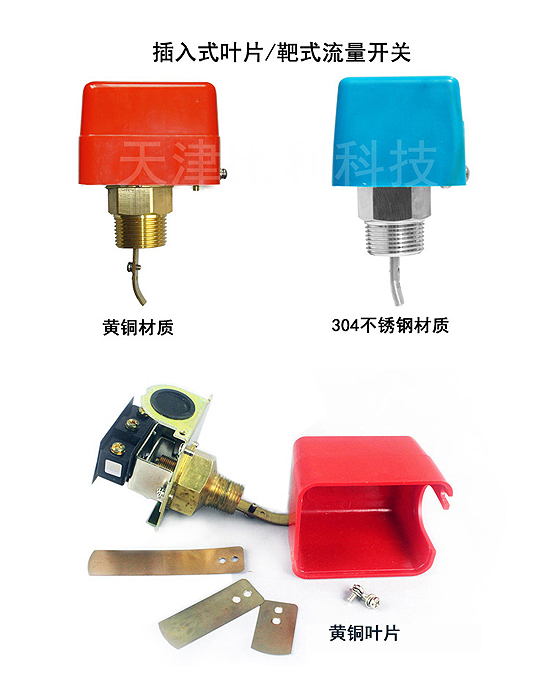

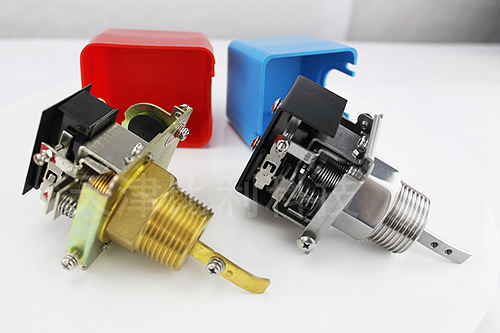

叶片式流量开关
叶片式流量开关
叶片式流量开关
叶片式流量开关

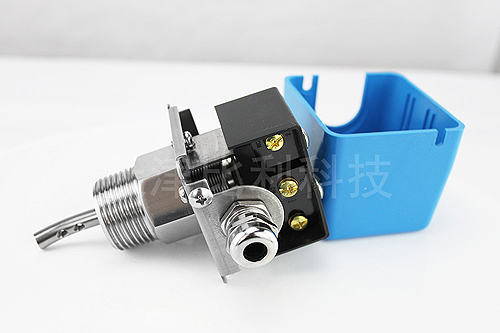

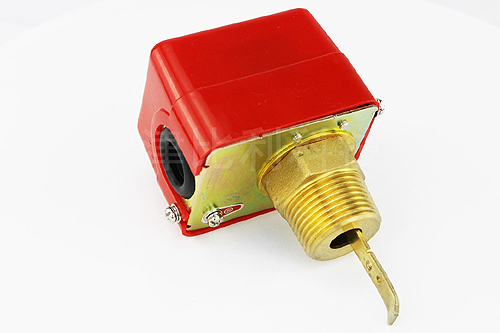

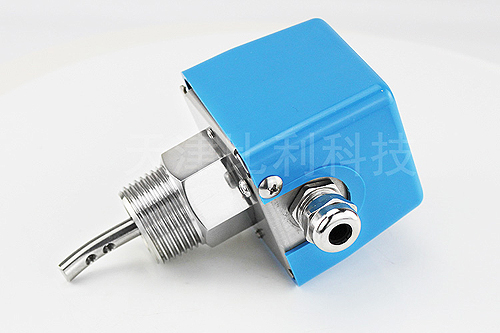

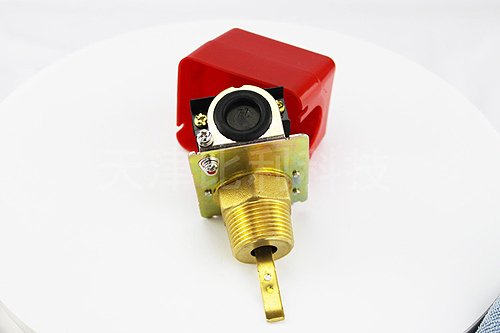

靶式流量开关
靶式流量开关
靶式流量开关
靶式流量开关
靶式流量开关
　■　产品概述
适用场合:
　　主要适用于液体流量控制，最小直径为20mm以上管道的断流。
工作原理：
　　叶片式流动开关是利用水的流动力量带动叶片，来测试管内液体是否流动，当液体在管路内没有流动时，弹簧将磁铁往下压叶片成垂直，此时磁簧开关无动作，接点在常开(NO)位置。当管路内有液体流动且液体流量足以将叶片推高约20°～30°时，叶片上方之偏心传动片将磁铁往上推，而磁铁的吸力使磁簧开关动作，此时接点接通(close)。由于管径的不同叶片长度也要随之调整。
　■　技术参数

类型

参数
使用压力

1000KPa
最大压力

17500KPa
绝缘电阻

Over 100M,DC500VM
触点寿命

1000K 次
流体温度

Max 100℃
连接

DN25和以上口径最大到300mm
重量

0.7kg

流量范围

安装管径

适用挡板号

压力bar

可调范围L/min

3/4″

1

16

0.66---1.11

1″

1

16

0.82---1.36

1-1/4″

1

16

1.27---2.22

1-1/2″

1

16

1.59---2.89

2″

1

16

2.13---4.27

2-1/2″

1

16

2.63---5.51

3″

1

16

2.72---6.82

4″

2

16

4.49---9.02

5″

3

16

6.65---13.33

6″

3

16

8.99---17.99

　■　仪表选型

选型

说明

BL-LSFS

-□

/□

/□

/□

仪表类型

A1



　

　

插入式

A2

管道式

公称通径

15

DN 15mm

20



DN 20mm

25



DN 25mm

32



DN 32mm

40



DN 40mm

50



DN 50mm

65



DN 65mm

80



DN 80mm

100



DN 100mm

125



DN 125mm

150



DN 150mm

连接方式

N

螺纹连接（接口为外螺纹 G1/2″--G1″）

F

法兰连接

接液材质

H

黄铜

B

不锈钢
