热式流量开关

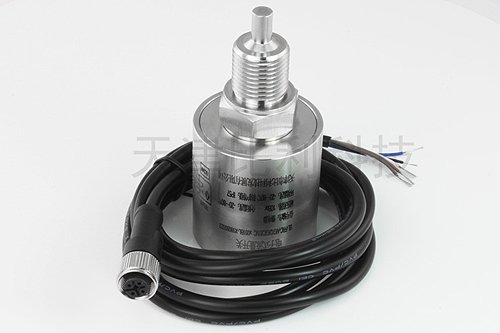

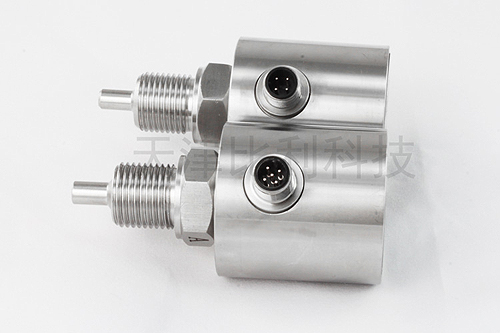

FRC热式流量开关

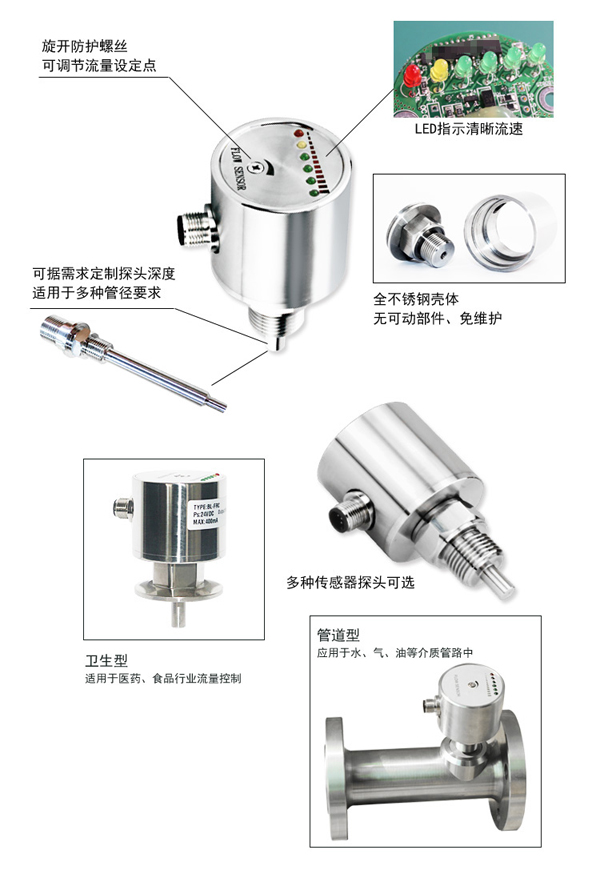

特点:
无活动部件,免维护。
 安装方便,一种型号适用于多种管径要求。
 开关量连续调节,极低的压力损失。



流量开关

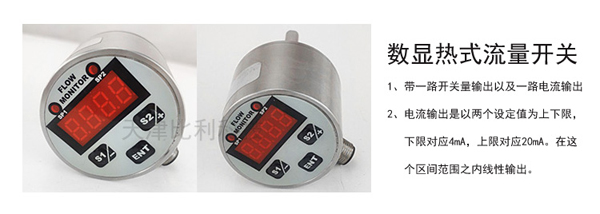

显示型流量开关

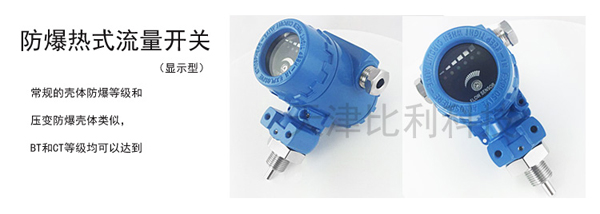

防爆流量开关

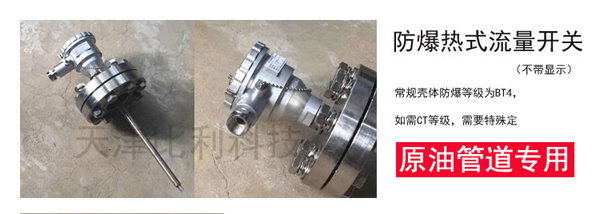

原油专用流量开关
流量开关
流量开关
流量开关
流量开关
 ■ 产品概述
适用场合:
  主要适用于气动和液压系统,可用于循环水,切割液及润滑油的断流监测,以及泵的空转保护
工作原理:
  基于热式原理在封闭的探头内包含两个电阻,其中一个被加热作为探测电阻,另一个未被加热作为基准电阻,当介质流动时,加热电阻上的热量被带走,电阻值被改变,两个电阻差值被用作判断流速的依据
 ■ 技术参数

使用条件

耐受压力:0~100 bar(高压需订制);介质温度:-20~80℃(介质温度变化≤4℃/s)

环境温度:-20℃~70℃;相对湿度:5~85%;存储温度:-20℃~60℃

控制范围

1---150cm/s(水)3---300cm/s(油),20---2000cm/s(空气)

输出功能

PNP、NPN、继电器

电源电压

外电源:24VDC±15%,纹波≤±5%

通电响应

初始化时间:≥8s;响应时间:1…13s,典型值2s

控制精度

±2.5%总量程

防护等级

IP67

连接方式

螺纹连接或法兰连接可选

 ■ 仪表选型

型    号

说    明

BL-FRC

-□

/□

/□

/□

/□

 /□

仪表类型

A











插入式

插入式

B

显示型

W

卫生型

D

管段式

连接方式

G12

接口螺纹G1/2(插入式)

G14

接口螺纹G1/4 (插入式)

H1

外螺纹连接(管段式)

H2

法兰连接(管段式)

输出方式

P

PNP输出(加常开+常闭输出(SPDT))

N



NPN输出(加常开+常闭输出(SPDT))

C



继电器输出(加常开+常闭输出(SPDT))

传感器材质

S1

304材质

S2

316材质

接线方式

C

接插件式

Z

直接附线

防爆等级

N

不防爆

E

EXDⅡCT6

选配附件-用于接插件型


Zl04-

/□

/□

说明

插线类型

ZL







M12四芯附线接插件

SL

自接线式M12 附线接插件

材质

PU

PUR材质

引线长度

02

2米长

05

5米长

10

10米长

插头类型

Z

直型

W

弯型

 (注:继电器型需5芯线输出!
